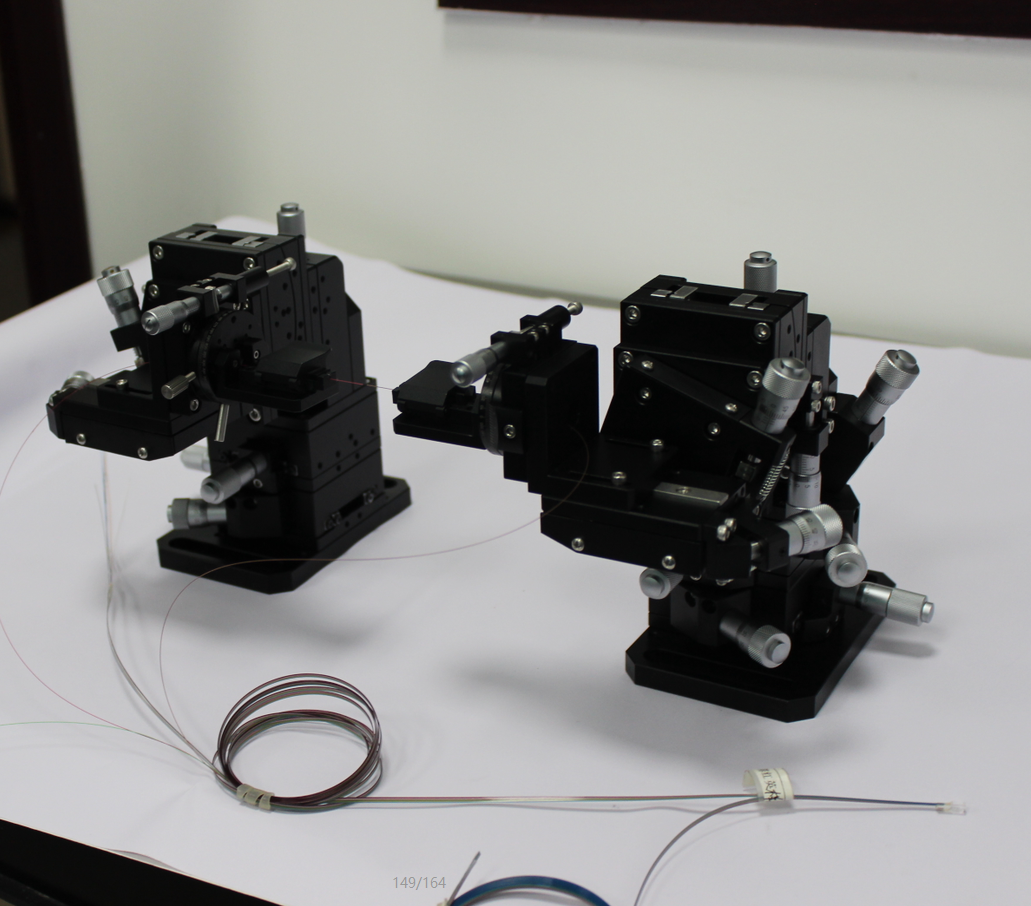

光纤行业六维调整架_高精度光纤调整架_光纤位移平台 FT2600B
产品规格 ： 六维调整架
产品型号 ： FT2600B
此调整架为复坦希公司标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。
- 产品详情
一、滑台定义
采用双微分头设计，操作方便，精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。

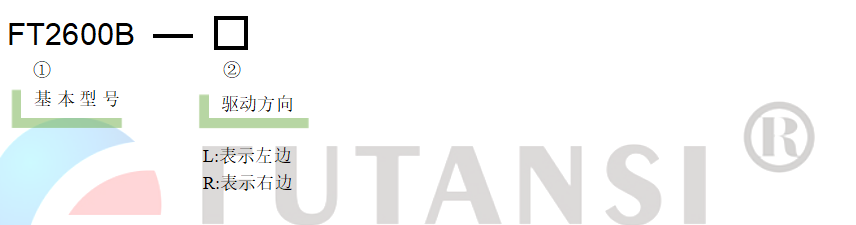

二、型号表示方法
三、参数
型 号 | FT2600B-L | FT2600B-R |
六轴型号 | FT2200B-L/FT2200B-R | |
旋转型号 | FR11-40L/FR11-40R | |
工作台面(mm) | Φ38 | |
分辨率 | XYZ轴 粗调：10μm/刻度 微调：0.5μm/刻度 θX轴：29.3＂/刻度 θY轴：27.8＂/刻度 θZ轴：33＂/刻度 | |
行 程(mm) | XYZ轴：粗调±6.5mm XYZ轴：微调±0.3mm θX轴：±2.5° θY轴：±2.5° θZ轴：±4° θZ轴：粗调：360° 微调：±5° | |
承 重 | 1kgf (9.8N) | |
材质-表面处理 | 铝-黑色阳級氧化处理 | |

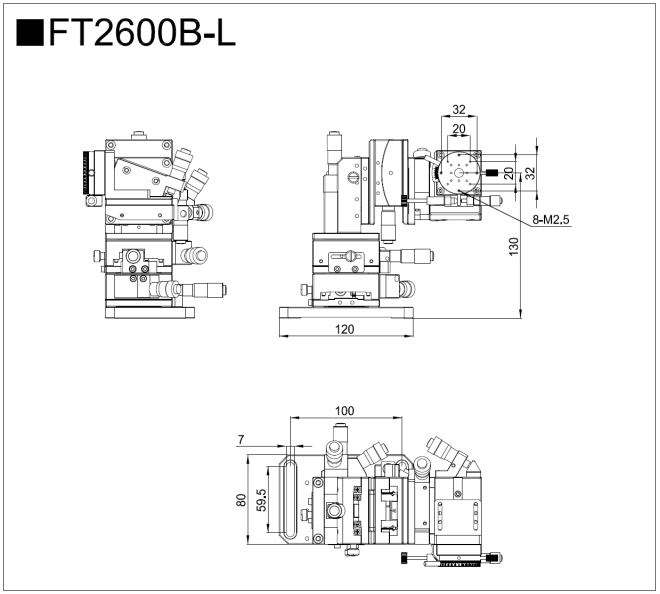

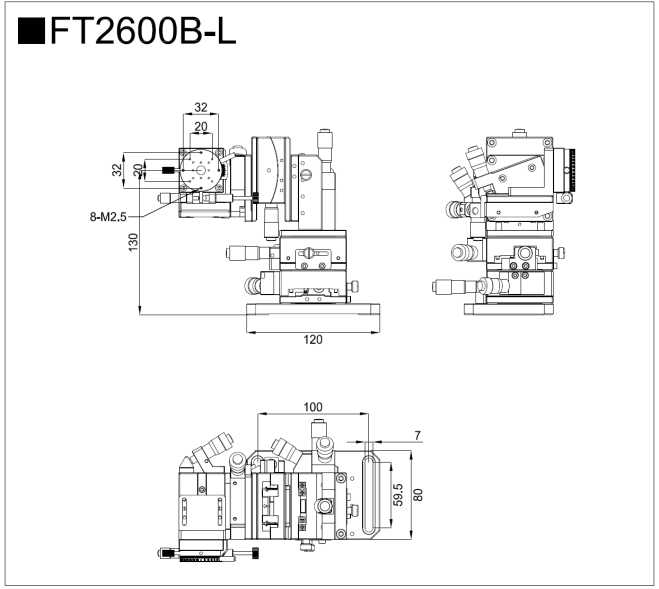

四、外形尺寸

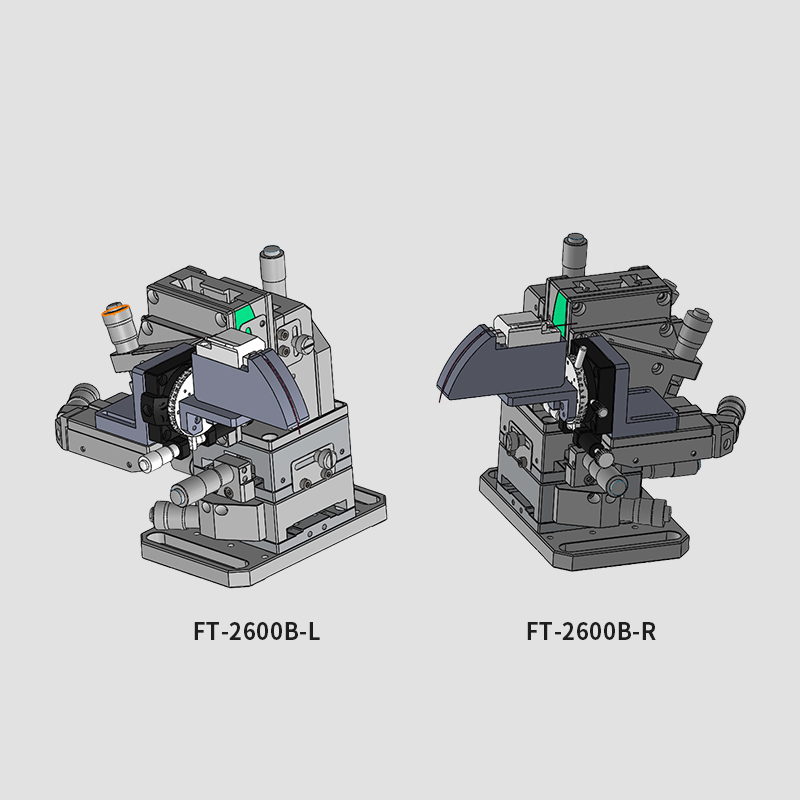

五、安装夹具应用图片
