FTS-AFDM512 连续电动变倍自动对焦数码显微镜是复坦希科技最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机，连续电动变倍镜头，以及照明光源即可组成不同的AFDM系列产品，满足客户的需求。
- 产品详情
FTS-AFDM512连续变倍自动对焦数码显微镜
FTS-AFDM512 连续电动变倍自动对焦数码显微镜是图谱光电最新研发的集HDMI相机、连续电动变倍自动对焦镜头与集成照明为一体的产品。FTS-AFDM是Auto Focus Digital Microscope的缩写。通过搭配不同HDMI相机，连续电动变倍镜头，以及照明光源即可组成不同的FTS-AFDM系列产品，满足客户的需求。
FTS-AFDM可搭配各种支架或臂架，通过电动变倍实现不同倍率光学变倍，对焦模式支持自动对焦和手动对焦；
FTS-AFDM采用高性能SONY CMOS传感器，相机内嵌ARM核，可直接连接到HDMI显示器。相机自带XFCAMView软件，拥有相机控制面板、测量工具条、相机综合控制工具条，自动对焦控制面板，用USB鼠标可直接对相机的各项参数或操作进行操控；相机捕获的图像同视频可保存在SD卡中供现场分析与后继研究；FTS-AFDM广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。
FTS-AFDM512 支持HDMI/USB/ETH/WiFi控制与视频输出(ToupView)，输出时的帧率为4K/30FPS，变倍范围为1X~18X，支持电动变倍与自动对焦。
FTS-AFDM512由H4KPA相机模块，EMZO-18XA-250镜头模块和DRL-5076A-NPC光源（可选）组合而成，主要特点如下：
· 电动变焦控制5组16片镜片，实现18倍光学变倍，支持自动对焦和手动对焦
· FTS-AFDM512A标准工作距离250mm，目标物体在205-255mm范围内可通过自动对焦实现清晰观测FTS-AFDM512B标准工作距离640mm，目标物体在400-670mm范围内可通过自动对焦实现清晰观测
· 标准工作距离时，FTS-AFDM512A低倍视野为255mm*145mm，高倍时视野为2mm*8mm；FTS-AFDM512B低倍视野为655.8mm*368.9mm，高倍时视野为36.4mm*20.5mm。用户可以在低倍视野下快速定位目标物体，在高倍视野下进行显微观测
· 标准测量工作距离下，相机内已存放了1~18倍默认测量定标信息，用户可精准测量
· 采用Sony IMX415 1/2.8” 4K Starvis CMOS，信噪比高
· 4K HDMI/NETWORK/USB多接口输出
· 4K/1080P HDMI输出自适应切换
· 4K60fps低延时HDMI输出，平均延时40ms
· SD卡/USB闪存盘保存捕获图像或视频，并支持本地预览与回放
· 支持RAW格式图像的捕获与显示
· 支持拍照通过网络自动上传到服务器功能
· 支持USB音控模块，实现语音指令实时操控相机进行拍照、录像以及冻结等操作
· 全新浏览界面，提供丰富的文件操作功能，图片与图片对比，图片与实时视频对比，多张图片景深合成功能，多张图片拼接功能
· 提供多种对焦方式，对焦区域大小可修改；提供对焦+景深合成模式，方便在高倍率下多个对焦区域合成高景深图片
· 提供实时视频景深合成功能
· 提供场景默认ISP参数切换，方便二次调整优化
· 内嵌XCamView软件用于控制相机，内嵌鼠标操控的相机控制面板、测量工具条、综合控制工具条、自动对焦控制面板
· 强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准
· ToupView/ToupLite软件，电脑端操作更便捷
· iOS/Android移动端应用，免费应用商店下载
· 头部吸合式LED环形灯，亮度可直接由相机控制，整洁、简单方便
· 适配直径76mm适配器支架，可快速构建连续变倍显微视频一体机
应用
FTS-AFDM512 广泛适用于工业检测，医学观察，教学科研，自动化系统等领域。
相关模块
FTS-AFDM数码模块
传感器型号与尺寸(mm) | 像素(μm) | G光灵敏度/暗电流 | 传感器输出(FPS/分辨率) | 采样平均 | 曝光时间(ms) |
Sony IMX415LQR-C | 1.45x1.45 | 300mv/0.13 with 1/30s | 60@3840*2160 | 1x1 | 0.059~1000 |
不同接口输出参数如下表所示：
订购代码 | 视频录制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | NETWORK(FPS/分辨率) |
H4KPA | 60@3840*2160 | 60@3840*2160 | 30@3840*2160 | 60@1920*1080 |
FTS-AFDM镜头模块
镜头代码 | 工作距离(mm) | 光学变倍范围 | MTF(lp/mm) | 畸变 | FOV@1X(mm) | FOV@18X(mm) |
EMZO-18XA-250 | 205~255 | 0.021X~0.39X | 160 | 0.5% | 255x145 | 14.2x8 |
EMZO-18XA-640 | 400-670 | 0.0085X~0.1529X | 160 | 0.5% | 655.8x368.9 | 36.4x20.5 |
1X同18X是我们特别定义的是归化倍率，仅用于表示最低同最高倍率的相对关系。这里的归化1X=0.021/0.021; 18X=0.39/0.021;
FTS-AFDM照明模块
Order Code | LED | Power | Inner Dia.(mm) | Out Dia.(mm) |
DRL-5076A-NPC | 8 CREE xpes | 3V/3A | 50 | 76 |
AALRL-200-7650 | 12个1W LED | 12V/2A | 50 | 76 |
DRL: LED 无线LED 环形光源; NPC: 无电源线
AALRL-200-7650外接照明模块连接
FTS-AFDM512系列相机型号
目前FTS-AFDM512系列分有两款，分别是FTS-AFDM512A同FTS-AFDM512B，其中的照明模块可以在采购时指定。
型号 | 数码模块 | 镜头模块 | 照明模块 |
FTS-AFDM512A | H4KPA | EMZO-18XA-250 | DRL-5076A-NPC/AALRL-200-7650 |
FTS-AFDM512B | H4KPA | EMZO-18XA-640 | DRL-5076A-NPC/AALRL-200-7650 |
FTS-AFDM512系列相机目前支持两款镜头模块，应用于不同的工作距离，可根据需求选择对应的相机型号
详细参数

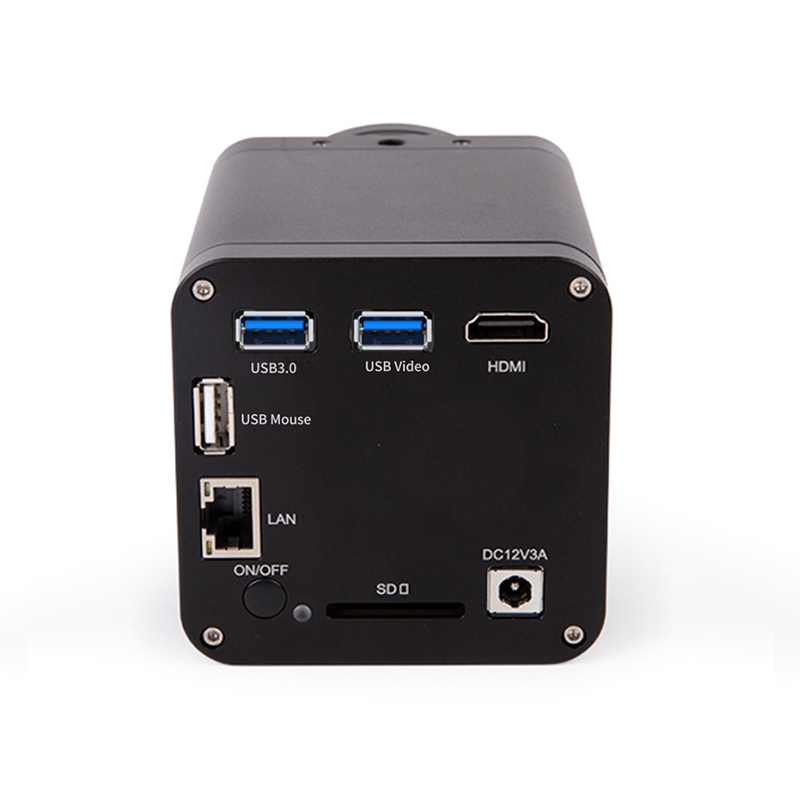

接口与按键功能 | |||
| USB Mouse | USB鼠标实现对XCamView操作控制 | |
USB3.0 | 连接U盘，实现图片和视频存储功能 | ||
HDMI | 符合HDMI2.0规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换 | ||
USB Video | 连接电脑USB3.0接口，通过ToupView实现视频图像传输、处理与捕获 | ||
LAN | 以太网接口，连接路由器/交换机，通过ToupView实现视频图像的网络传输 | ||
ON/OFF | 电源开/关 | ||
LED | LED状态指示灯 | ||
SD | 符合SDIO3.0规范，用于捕获视频与图像的存储(HDMI输出情况下) | ||
DC12V3A | DC12V3A电源输入 | ||
软件功能（XCamView） | |||
UI操作 | 通过USB鼠标实现对XCamView的操控 | ||
图像捕获 | 8M（3840*2160）JPEG、TIFF或RAW格式，存储设备有SD卡或者U盘 | ||
视频录像 | 视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件 | ||
相机控制面板功能 | 包括曝光时间、增益、白平衡、颜色调整、锐度、3D 降噪、饱和度、Gamma、对比度、亮度、色调以及50Hz/60Hz防闪烁等功能 | ||
测量工具条 | 包括校准、几何量测量以及测量参数导出等功能 | ||
综合控制工具条 | 包括放大/缩小（最大10倍数码放大），镜像/翻转，冻结，景深合成，拼接，十字线，图形叠加，画中画，自动对焦，LED亮度控制，浏览(包括图片浏览、录制视频回放、图片视频对比、图片对比、图片景深合成、图片拼接、图像处理)，以及丰富的图像测量功能 | ||
自动对焦控制面板 | 包括变倍控制、手动对焦、自动对焦、自动对焦+景深合成、单次对焦、重置等功能 | ||
NETWORK/USB Video输出情况下的ToupView/ToupLite软件功能与环境 | |||
白平衡 | 经典自动、手动以及ROI白平衡 | ||
颜色技术 | Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 | ||
捕获/控制SDK | Windows/Linux/macOS/Android 多平台(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) | ||
记录机制 | 静态图像或视频 | ||
PC基本要求 | CPU：Intel Core2 2.8GHz或更高 | ||
内存: 4GB或更多 | |||
USB接口：USB3.0接口或更高 以太网接口：RJ45以大网接口 | |||
显示器：19”或更大 | |||
CD-ROM | |||
工作环境 | |||
工作温度（摄氏度） | -10~ 50 | ||
贮存温度（摄氏度） | -20~ 60 | ||
工作湿度 | 30~80%RH | ||
保存湿度 | 10~60%RH | ||
尺寸 | |||
长度 x 宽度 x 高度 | 80mm x 80mm x 122mm | ||
运输重量 | 0.75kg | ||
FTS-AFDM512整体尺寸
装箱清单
标准装箱清单 | ||
A | 相机包装盒规格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒) | |
B | FTS-AFDM512系列相机一台 | |
C | HDMI线 | |
D | USB接口鼠标 | |
E | 电源适配器: 输入: AC 100~240V | 美标： 型号: HKA03612030-7K : UL/CE/FCC （配美标AC电源线） 欧标： 型号: HKA03612030-7K : UL/CE/FCC （配欧标AC电源线） EMI 标准: FCC Part 15 Subpart B EMS 标准: EN61000-4-2,3,4,5,6 |
F | USB3.0 A公A公镀金头数据线/1.5m | |
G | CD (驱动与应用程序, Ø12cm)/U盘 | |
可选附件 | ||
H | 网线 | |
I | LED环形光源(DRL-5076A-NPC)或AALRL-200-7650（未给出） | |
J | U盘 | |
K | USB接口无线网卡适配器（WiFi模式下，需要USB WiFi适配器才能操作相机），不同的型号，外形会有所不同 | |
L | SD卡(16G) | |
M | USB音控模块 | |
N | 测微尺 | 106011/TS-M1(X=0.01mm/100Div.)； |
