在先进芯片封装过程中，点胶封装已成为保障器件可靠性与长期稳定性的关键环节之一，尤其在光电芯片、传感芯片及微型电子器件中，对胶体固化过程的控制要求級高。传统热固化方式存在热应力大、固化时间长、对敏感器件存在潜在损伤等问题，而UV固化技术凭借低温、快速、可控的特点，逐步成为芯片点胶封装中的主流方案。特别是在微结构封装场景中，如何实现“低温快速定型+高一致性固化”，成为工艺优化的核心矛盾。

UVLED光源固化工艺难点分析

芯片结构微小，点胶区域尺寸受限，固化光斑需精准匹配。

胶体厚度不均，易导致局部固化不足或内应力集中。

芯片对温度敏感，传统固化方式易引发性能漂移。

高密度封装环境中，光照空间受限，存在遮挡问题。

批量生产中，对固化一致性与节拍控制要求級高。

复坦希UVLED点光源在芯片点胶封装中的解决方案

针对芯片点胶封装中“低温快速定型”的核心需求，复坦希科技推出高稳定性UVLED点光源系统，通过精细化光能控制，实现对微小点胶区域的高效固化。该系统采用高能量密度输出设计，在級短时间内完成胶体表层定型，同时有效抑制热积累，保障芯片结构安全。

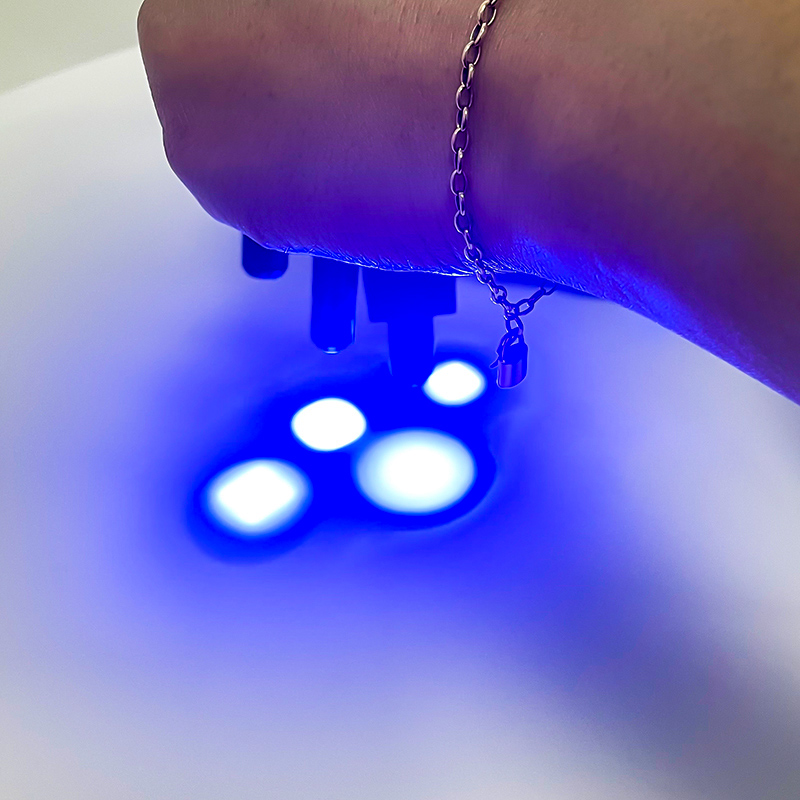

在实际工艺中，复坦希UVLED点光源能够通过可调光斑与精准能量控制，实现对不同尺寸点胶区域的适配，尤其适用于光芯片封装中光纤与芯片的点胶粘接、MEMS器件微结构固定等应用场景。其低温固化特性，使整个封装过程在接近室温条件下完成，大幅降低热应力风险。同时，设备支持多通道独立控制，可灵活嵌入自动化产线，实现节拍与固化质量的同步优化。

实际应用与实验反馈

在华东某光通信器件实验室的封装测试中，工程师张工在进行光芯片与光纤耦合点胶固定实验时，引入复坦希UVLED点光源进行固化验证。实验结果显示，在保持胶体完整性的前提下，固化时间缩短至原工艺的1/3，同时芯片耦合效率稳定性明显提升。张工反馈：“低温快速定型对我们这种精密耦合结构非常关键，复坦希的光源不仅响应速度快，而且能量控制非常稳定，批量测试下来一致性表现很好。”

行业趋势与发展展望

随着芯片封装向微型化、高集成度方向持续发展，固化工艺将更加依赖于高精度、低热影响的技术路径。UVLED固化技术在提升生产效率的同时，也为封装可靠性提供了更高保障。复坦希科技将持续深耕光固化技术领域，围绕高稳定输出、智能控制与产线集成能力不断迭代升級，推动UVLED点光源在高端封装、先进制造及国际市场中的深入应用，助力行业迈向更高精度与更高可靠性的未来。
