生物芯片封装UVLED固化烘箱
来源: 发布日期 2026-09-21 10:35 浏览:
在基因检测、蛋白分析、微流控诊断等应用中,生物芯片往往集成了反应区、微通道、功能涂层与敏感界面,其封装目的不是“结构固定本身”,而是最大限度保留生物活性与检测灵敏度。一旦封装过程中引入过高温度或不可控应力,便可能导致探针失活、表面修饰破坏或背景噪声上升。正因如此,低温、可控、可重复的UV固化方式,逐渐成为生物芯片实验級封装的重要选择。围绕这一科研与小试场景,复坦希科技推出面向实验室应用的UVLED固化烘箱方案。

生物芯片封装固化的难点与局限
在实际研发与验证过程中,生物芯片封装常面临以下问题:
1、芯片表面存在生物功能层,对温度与光剂量級为敏感;
2、封装胶层往往級薄,过量能量易引起界面应力;
3、微结构密集,局部遮挡会造成固化不完整;
4、实验阶段样品数量少,但对重复性要求級高;
5、需要在可控条件下完成多轮工艺验证与参数对比。
面向实验級封装的低温UVLED固化烘箱方案

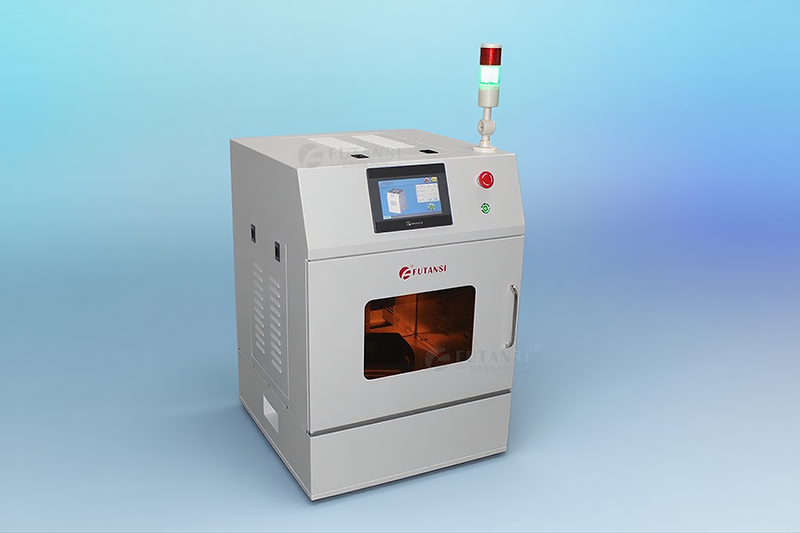

针对生物芯片“以性能为先”的封装逻辑,复坦希低温UVLED固化烘箱在光源稳定性与能量精细调控方面进行了重点设计。设备采用UVLED冷光源输出方式,在低温条件下提供可重复的紫外照射,使封装胶层在不破坏生物功能界面的前提下完成固化反应。紧凑型腔体结构与均匀的UVLED面光源(亦称UV面光源)相结合,既满足实验室空间使用需求,又确保每一次照射条件高度一致,适合科研人员进行参数摸索与工艺验证。
复坦希UVLED固化烘箱在生物芯片封装中的实际应用
在实验室环境中,生物芯片完成点胶与结构对位后,被放入UVLED固化烘箱进行整体封装固化。均匀的紫外照射覆盖芯片封装区域,使胶层同步反应,避免局部固化差异对检测结果产生干扰。该方式尤其适用于微流控芯片、生物传感芯片及实验級诊断芯片的封装测试,为后续功能验证与稳定性评估提供可靠基础。
生物芯片实验封装实践与反馈
某生物检测研发团队在芯片封装验证阶段引入复坦希低温UVLED固化烘箱后,对其稳定性与可重复性给予了积級评价。研发人员反馈:“相比传统方式,UVLED低温固化对生物界面影响更小,实验数据的波动明显降低,非常适合我们反复做对比和验证。”
面向生命科学研发的固化技术演进
随着生命科学研究不断向微型化与高灵敏度发展,封装工艺正在从“封住结构”升級为“保护功能”。复坦希科技将持续深化UVLED固化烘箱在低温控制、实验級稳定输出与生物兼容性方面的技术积累,为生物芯片及相关科研器件提供更加可靠的紫外固化解决方案,助力科研创新在可控工艺基础上稳步推进。
